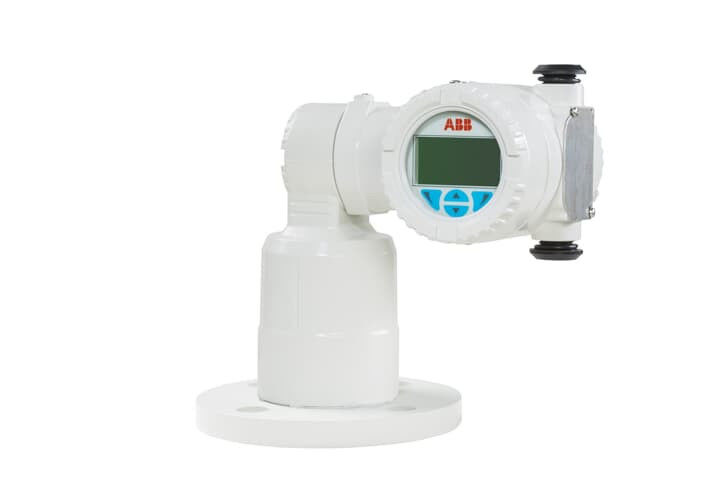

Laserniveau zender LLT100

Meting

• Bereik
  0.5 tot 30 m (2 tot 100 ft) voor vloeistoffen
  0.5 tot 100 m(2 tot 330 ft) voor vaste stoffen
  0.5 m tot 200 m (2 ft tot 660 ft) voor positioneringstoepassingen met reflecterend doel

• Resolutie
  5 mm (0,2 inch)

• Typische nauwkeurigheid
  ±11 mm (0,4 inch)

• Meetstraal
  Lasergolflengte: 905 nm, oogveilig, klasse 1

• Divergentie van de laserstraal
  < 0,35°

• Milieuomstandigheden

• Werktemperatuur
  -40° tot +60°C, tot 280°C met koelbuis

• Bergingstemperatuur
  ¥40 tot +85°C (-40 tot +185°F)

• Overlevingstemperatuur
  ¥40°C tot +80°C (¥40°F tot +175°F)

• Procesdruk
  Basismodel: 1 tot +2 bar (29 psi)
  Hygiënisch model: 1 tot + 1 bar (15 psi)
  ¢ model met druk: ¢1 tot +49.6bar (719 psi), afhankelijk van de flens

Output

• Analoog
  4 tot en met 20 mA, NAMUR-conform
• Digitaal
  HART 7 (uitgang voor meerdere variabelen)
• Communicatie
  Lokale HMI, EDD/DTM, handheld

Stroomvoorziening

• Aangevoerd vanuit de lus
  4 tot en met 20 mA, 16 tot en met 42 V gelijkstroom
• Optioneel verwarmd objectief
  24 V gelijkstroom (3 W)

Mechanische apparatuur

• Materiaal voor de behuizing
  Poederbedekte aluminium (standaard), 316L roestvrij staal (optioneel)
• Afmetingen
  ¢ Universele - platte flenzen W 247 x H 215 x D 165 mm (9,7 x 8,5 x 6,5 in.)
  Klasse 150 - verhoogde flenzen W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 inch)
  Klasse 300 - opgeheven flenst W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 inch)
  ¢ DIN PN 16 - verhoogde flanke W 247 x H 242 x D 165 mm (9,7 in x 9,5 x 6,5 in.)
  ‡ DIN PN 40 - verhoogde flanke W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 inch)
  Hygiele flenst W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 inch)
• Gewicht van het standaardmodel
  - Aluminium behuizing met universele aluminium flenst: 3,7 kg
  - 316L SST behuizing met universele roestvrijstalen flens: 8,6 kg (19,0 lb)
• Gewicht van het nominale drukmodel
  - Aluminium behuizing: 6,7 tot 7,2 kg, afhankelijk van de flens
  - 316L SST behuizing: 10,0 tot 10,5 kg (22,1 tot 23,2 lb), afhankelijk van de flens
• Gewicht van het hygiënisch model
  - Aluminium behuizing: 5,8 kg
  ¢ 316L SST behuizing: 9,1 kg (20,1 lb)
• Beschermingsklasse
  IP66 / IP67/ Nema 4 (SS versie 4X)
• Procesinrichting
  Flanke (ASME 2 ̊, DN50)
  ️ Hygiënische bevestiging / tri-klem van 4 inch (ISO2852)
• Gewatteerde onderdelen
  - Aluminium, gecementiseerd borosilicaat venster (basismodel)
  - 316L SST, gecementiseerd borosilicaat venster (basismodel, hygiënisch model)
  - 316L SST, gesmolten borosilicaat venster (modellen met hoge druk)

Operatie

• Afbeelding
  Geïntegreerd 128x64-pixel LCD-scherm met TTG-interface
• Software-functies
  ️ Volumeberekening, demping, filtering, drempels/alarmen, door de gebruiker gedefinieerd scherm ((met HMI)
• Goedkeuringen CE, ATEX, IECEx, FM, 3A
