93% zuiverheid 25Nm3/h Zuurstofgenerator/zuurstofproductieapparatuur van hoge zuiverheid Oxygenproductiecentrale
Beschrijving vanPSA-zuurstofgenerator

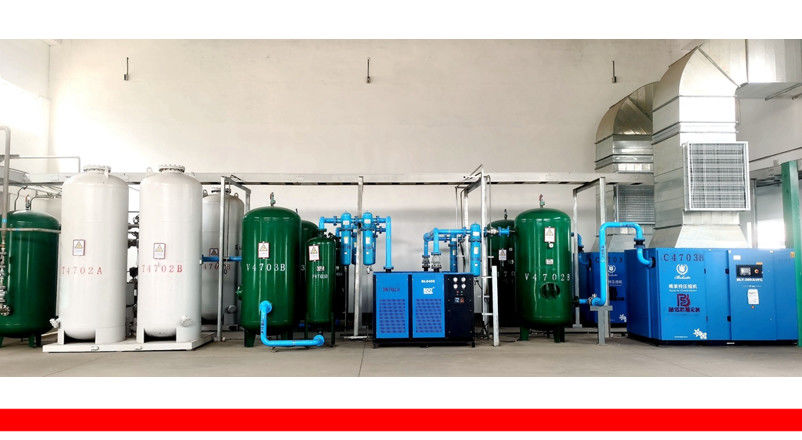

PSA-zuurstofgeneratorbestaat uit de schroefluchtcompressor, luchtdroger, filters, buffertanks,zuurstofggeneratorHet complete systeem wordt in de fabriek geïnstalleerd en getest, en wordt aan de klant overhandigd.
PB in containerszuurstof ggenerator De installatie en de bediening op de locatie zijn zeer eenvoudig en het kan ook de kosten voor de decoratie van de machinekamer besparen.
Hoofdkenmerken van de PSA-zuurstofgenerator
- Automatisch zonder menselijke tussenkomst
- Routineonderhoudsherinnering en 10 jaar beschikbare reserveonderdelen
- Volledige ondersteuning, van installatie tot debugging tot training tot ondersteuning
- Eind-tot-eindbewaking van druk, zuiverheid, stroom en alarmfunctie.
- Stil, veilig en energiezuinig
- Automatische afvoer van niet-gekwalificeerd gas
- PID-uitgangsfunctie
- Noodstopcontrole
- Alle buizen zijn van roestvrij staal.
PB PSA zuurstofgenerator Model Selecteer
| Bereik van de PSA-zuurstofgenerator |
| Model |
O2-stroom (Nm3/h) |
O2-stroom (LPM) |
Gelijkwaardige cilinder-7m3 ((per dag nr.) |
Vermogen met versterker ((Kw) |
Vermogen zonder HPBC ((Kw) |
Zuiverheid |
Verladen |
| PB-5 |
5 |
83 |
17 |
13 |
9 |
93%±3% |
LCL |
| PB-10 |
10 |
167 |
34 |
22 |
16.5 |
93%±3% |
LCL/20GP |
| PB-15 |
15 |
250 |
51 |
28 |
20.5 |
93%±3% |
LCL/20GP |
| PB-20 |
20 |
333 |
68 |
43 |
32 |
93%±3% |
20HQ/40HQ |
| PB-25 |
25 |
417 |
85 |
43 |
32 |
93%±3% |
20HQ/40HQ |
| PB-30 |
30 |
500 |
102 |
55 |
40 |
93%±3% |
20HQ/40HQ |
| PB-40 |
40 |
667 |
136 |
63 |
48 |
93%±3% |
40HQ |
| PB-50 |
50 |
833 |
170 |
76 |
57.5 |
93%±3% |
40HQ |
| PB-65 |
65 |
1083 |
221 |
101 |
79 |
93%±3% |
40 OT |
| PB-80 |
80 |
1333 |
272 |
145 |
115 |
93%±3% |
40FR |
| PB-90 |
90 |
1500 |
306 |
181 |
144 |
93%±3% |
40FR |
| PB-100 |
100 |
1667 |
340 |
214 |
177 |
93%±3% |
40FR |
| PB-120 |
120 |
2000 |
408 |
247 |
203 |
93%±3% |
40FR+20GP |
| PB-150 |
150 |
2500 |
510 |
263 |
218 |
93%±3% |
40FR+20GP |
Werkingsbeginselen voor PSA-zuurstofgeneratoren
- Lucht bevat 21% zuurstof, 78% stikstof, 0,9% argon en 0,1% andere sporengassen.
- Het adsorptieproces onder drukschommeling voor de productie van verrijkt zuurstofgas uit de omgevingstoestand maakt gebruik van het vermogen van een synthetisch zeolietmoleculair zeef om voornamelijk stikstof op te nemen.Terwijl stikstof zich concentreert in het porieus systeem van de Zeoliet, wordt zuurstofgas als product geproduceerd.
- De zuurstofcentrale gebruikt twee vaten gevuld met zeoliet moleculair zeef als adsorptoren.het moleculaire zeef adsorbeert selectief het stikstofHierdoor kan de overgebleven zuurstof door de adsorber gaan en als productgas uitkomen.Wanneer de adsorber verzadigd raakt met stikstof wordt de inlaatluchtstroom overgeschakeld naar de tweede adsorberDe eerste adsorber wordt geregenereerd door stikstof te desorberen door middel van depressurisatie en het met een deel van het product zuurstof te zuiveren.De cyclus wordt vervolgens herhaald en de druk schommelt voortdurend tussen een hoger niveau bij adsorptie (productie) en een lager niveau bij desorptie (regeneratie).
| PB-25 PSA zuurstofinstallatie Technische specificatie |
| veel |
Posten |
Beschrijving/specificatie |
| 1 |
Model/plaats van vervaardiging |
PB-25 |
China |
| 2 |
Oxygenproductie-principe |
PSA drukschommel adsorptie PSA veranderdrukzuiging ((openingenstructuur) |
| 3 |
Toepassing |
Operatielocatie |
Inrichting |
| Milieu |
Omgevingstemperatuur |
Min -5°C/Max 50°C/ontwerptemperatuur37°C |
| Omgevingsvochtigheid |
Min 40%RH Max 90%RH |
| 4 |
Capaciteit |
25 |
Nm3/uur |
| 5 |
Zuurstofgaszuiverheid |
93% ±3% Test bij de uitlaat van de PSA-zuurstofgenerator |
| 6 |
Sensor voor zuurstofzuiverheid |
HT-TA530 1 set |
| 7 |
Zuurstofstroommeter |
Japan SMC stroommeter 1 set |
| 8 |
Inlaatcompressluchtdruk |
00,55 tot 0,7 Mpa |
| 9 |
Inlaat-oliegehalte |
≤ 0,001 mg/m3 |
| Reststof |
≤ 0,01 mm |
| Restwater |
≤ 0,069 mg/m3 |
| 10 |
Atmosferisch dauwpunt bij luchtinlaat |
-15°C |
| 11 |
Vraag naar schone perslucht |
50,0 m3/min |
Aircompressor aanbevolen |
30 kW 5,0 m3/min 8Bar |
| 12 |
Inlaatdiameter |
DN40 |
| 13 |
Uitlaatdiameter |
DN15 |
| 14 |
Maximale inlaattemperatuur |
Maximaal 30 °C |
| 15 |
Toegelaten werkdrukbereik |
Min7.5Kgf/cm2 Max9.9Kgf/cm2 |
| 16 |
Model/oorsprong van koolstofmoleculaire zeef |
JLOX-500 |
| 17 |
De buis van de toren |
2 sets |
| 18 |
Lucht- en zuurstoftank |
Stooktanks met buizen |
| 19 |
Instrumententank, geluidsdemper |
PB-stemdemper ≤ 55 dB ((A)) |
| 20 |
Merk/oorsprong van de magnetoventil |
AirTAC |
9 sets |
| 21 |
Merk/oorsprong van de pneumatische klep |
Ecotechnologie |
9 sets + 2 sets |
| 22 |
Controlesysteem |
Stroomvoorziening |
0.2kw/set 220V 50 HZ |
| PLC's |
Siemens PL Smart S7-200 of Mitsubishi geïntegreerde PLC |
| Elektrische doos |
ingebouwd |
1 set |
| Touchscreen |
MCGS 7 inch of Mitsubishi geïntegreerde PLC met scherm |
| 23 |
afmeting LxWxH (mm) / Gewicht: ((Kg) |
Ongeveer: 1800*1000*2300// 1300 kg |
- Standaard kenmerken.
- Besturingssysteem met SIEMENS touch bediend paneel
- Automatische start/stop
- Ingebouwde zuiverheidsanalysator voor continue monitoring
- Betrouwbaar - gebouwd voor ononderbroken gebruik
- met een vermogen van meer dan 50 W
- Robuust ontwerp, buizen van roestvrij staal
- Optioneel...
- Moleculaire zeef vochtbescherming
- GSM-modem (opstarten/stoppen op afstand, status-SMS, waarschuwings-SMS)
- Stroommeter met totaal
- Zuurstofdauwpuntsensor
- Temperatuursensor
- Reinheid en drukregeling
- Audiovisuele waarschuwing
- Modbus TCP/IP verbinding
- Afstandsbediening
- Gegevens loggen (op geheugenkaart opgeslagen)
- Aanvragen...
- Aquacultuur
- Voergas voor ozongeneratoren
- Glasblazen
- Uitloging
- Vermindering van NOx voor brandstofverbranders
- Oxygen Lancing
- Laswerk, brazen
- Welzijn
- - - - - -
Tien veelgestelde vragen over PSA-zuurstofgeneratoren
1Wat is een PSA zuurstofconcentrator?
Een PSA-zuurstofconcentrator is een apparaat dat zuurstof van hoge zuiverheid van de lucht scheidt en zuivert met behulp van drukschommel-adsorptie (PSA) -technologie.Het maakt gebruik van moleculaire zeef adsorbenten om de scheiding en zuivering van zuurstof te bereiken op basis van de differentiële adsorptie eigenschappen van zuurstof en stikstof in de moleculaire zeef.
2Hoe werkt een PSA zuurstofconcentrator?
Het werkingsprincipe van een PSA-zuurstofconcentrator is gebaseerd op de adsorptie-eigenschappen van de moleculaire zeef.Stikstofmoleculen worden op de zeef geadsorbeerd, terwijl zuurstofmoleculen erdoorheen gaan, waardoor de scheiding en zuivering van zuurstof wordt bereikt.
3Wat zijn de voordelen van een PSA zuurstofconcentrator?
PSA-zuurstofconcentratoren hebben verschillende voordelen:
Ze kunnen op aanvraag zuurstof opwekken in realtime, waardoor ze geen zuurstof meer moeten opslaan.
Ze zijn gemakkelijk te bedienen en te onderhouden.
Ze kunnen binnenshuis worden gebruikt zonder dat er externe gasleidingen nodig zijn.
Ze produceren zuurstof van hoge zuiverheid, geschikt voor medische toepassingen.
4Wat zijn de belangrijkste toepassingen van een PSA-zuurstofconcentrator?
- PSA-zuurstofconcentratoren worden veel gebruikt in verschillende industrieën, waaronder medische, farmaceutische, voedselverwerking en elektronica.Zij spelen een vitale rol bij het leveren van zuurstof van hoge zuiverheid om te voldoen aan de specifieke behoeften van deze industrieën en verschillende toepassingen.
- In de medische wereld zijn PSA-zuurstofconcentratoren onmisbaar voor zuurstoftherapie in ziekenhuizen, klinieken en thuiszorginstellingen.het verzekeren dat patiënten met ademhalingsproblemen de nodige zuurstofvoorziening krijgen voor hun behandeling en herstel.
- In de farmaceutische industrie worden PSA-zuurstofconcentratoren gebruikt in verschillende processen die zuurstof vereisen, zoals fermentatie, oxidatiereacties en synthese van farmaceutische verbindingen.De door deze concentratoren geproduceerde zuurstof van hoge zuiverheid helpt optimale omstandigheden te behouden en de efficiëntie van farmaceutische productieprocessen te verhogen.
- De voedselverwerkende industrie profiteert ook van PSA-zuurstofconcentratoren. Ze worden gebruikt in toepassingen zoals verpakkingen in gemodificeerde atmosfeer (MAP) om de houdbaarheid van voedselproducten te verlengen.Door zuurstof te leveren met precieze zuiverheidsniveaus, dragen deze concentratoren bij tot het behoud van de versheid, het voorkomen van bederf en het waarborgen van de voedselveiligheid.
- Bovendien hebben PSA zuurstofconcentratoren toepassingen in de elektronica-industrie.De door deze concentratoren geproduceerde zuurstof van hoge zuiverheid maakt een nauwkeurige controle mogelijk en verbetert de kwaliteit van deze productieprocessen.
- Kortom, PSA-zuurstofconcentratoren dienen een breed scala aan industrieën, waaronder medische, farmaceutische, voedselverwerkende en elektronische industrieën.Ze voldoen aan de behoefte aan zuurstof van hoge zuiverheid in kritieke toepassingen zoals zuurstoftherapie, farmaceutische productie, voedselconserverings- en elektronische productie, wat bijdraagt tot betere gezondheidszorg, betere productkwaliteit en efficiënte industriële processen.
5Wat is de zuurstofzuiverheid die kan worden bereikt met een PSA-zuurstofconcentrator?
Typisch kunnen PSA-zuurstofconcentratoren zuurstof leveren met een zuiverheid van 93% of hoger.de zuurstofzuiverheid kan verder worden verhoogd door middel van extra zuurstofzuiveringsprocessen.
6Heeft een PSA zuurstofconcentrator onderhoud nodig?
Ja, PSA-zuurstofconcentratoren vereisen regelmatig onderhoud en onderhoud om hun goede werking en langere levensduur te waarborgen.en vervangende adsorbenten, onder andere.
7Wat is het geluidsniveau van een PSA-zuurstofconcentrator?
PSA-zuurstofconcentratoren hebben over het algemeen een laag geluidsniveau, meestal onder de 50 decibel.Maar de meeste zijn ontworpen om stil te werken..
8Heeft een PSA zuurstofconcentrator een stroombron nodig?
Ja, PSA zuurstofconcentratoren hebben een stroombron nodig om goed te functioneren.
9Heeft een PSA-zuurstofconcentrator een persluchtbron nodig?
Ja, een PSA-zuurstofconcentrator moet worden uitgerust met een persluchtbron.
10Is het noodzakelijk de adsorptieve stoffen in een PSA-zuurstofconcentrator regelmatig te vervangen?
Adsorbenten zijn cruciale componenten in een PSA-zuurstofconcentrator en hun levensduur is over het algemeen lang, enkele jaren.De adsorptieve stoffen verliezen geleidelijk hun werkzaamheid en moeten periodiek worden gecontroleerd en vervangen.De specifieke vervangingscyclus is afhankelijk van het gebruik en het model van de zuurstofconcentrator, daarom wordt aanbevolen de richtlijnen van de fabrikant te volgen voor een goede werking.
