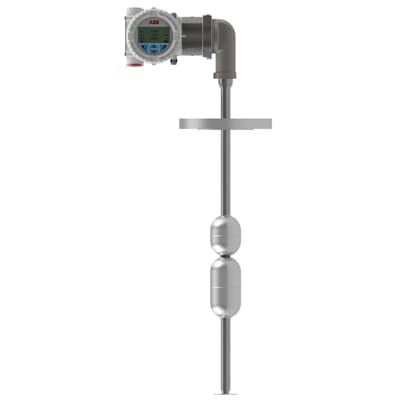

Magnetostrictieve niveauzender LMT100

De LMT100 is gebaseerd op het magnetostrictieve principe.

1Het apparaat genereert een lage energie stroom.
puls met vaste intervallen.
2De elektrische pulsen creëren een magnetisch veld dat...
Het gaat langs een speciale draad in de sensorbuis.
3De wisselwerking van het magnetisch veld rond de draad
en de magnetische drijver veroorzaakt een torsiestressgolf
Deze tortie verspreidt zich over de draad.
langs de draad met een bekende snelheid, vanaf de positie van
de magnetische drijver en naar beide uiteinden van de draad.
4Een gepatenteerd sensorelement dat in de zender wordt geplaatst.
de verzameling omzet de ontvangen mechanische draaiing
in een elektrische terugslag.
5De microprocessorgebaseerde elektronica meet de
de tijd tussen de start- en terugpulsen
(Vluchttijd) en zet het om in een positie maat-
De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de maatregelen die zij heeft genomen om de ontwikkeling van de interne markt te bevorderen.

LMT100 wordt de voorkeur gegeven voor:
• Interface-meting
• Uitzonderlijke prestaties met emulsie
• Meting met schuim op lagen van het vloeistofoppervlak
• koolwaterstoffen en chemische controle

Kenmerken:

• Hoge nauwkeurigheid: 0,01% van de volledige schaal of + 1,27 mm
• Nooit opnieuw kalibreren vereist: instellen en vergeten
• Superieure sensor (Patent # 5,473,245)
• Lokale aanwijzing met HMI-display
• Doppelcompartimenthuis met gescheiden veld
  terminalcompartiment
• Loop aangedreven tot 22m (75ft) sonde lengte
• Totaal- en/of interfaceniveau meting
• Druk tot 165,48 bar (2400 psig) Std 124,1 bar (1800 psig)
• Temperatuurbereik: -195,5 tot 426,6 °C (-320 tot 800 °F)
  met opties
• Vervangbare/opwaardigbare elektronica-veldmodule
• Ingebouwd RFI/EMI-filter
• Digitale communicatie

Opties:

• Twee niveau-aanduidingen
• RTD voor de meting van de procestemperatuur
• Glas-kijkvenster
• 316/L behuizing van roestvrij staal
• 21 punten lineariseringstabel
