Ultrasone niveauzender LST200

Het meten van het gehalte is een belangrijke vereiste in veel industrieën waar nauwkeurige gegevens over het gehalte van vloeistoffen nodig zijn voor doeleinden die variëren van het beheer van de opslag tot de rapportage.In toepassingen voor water- en afvalwaterzuiveringEen product dat een eenvoudige inbedrijfstelling, betrouwbare werking, snelle levering en eenvoudig onderhoud biedt, biedt een enorme waarde voor de klant.

De LST200 ultrasoon niveauszender is ontwikkeld in samenwerking met onze klanten en is gebaseerd op ABB's uitgebreide ervaring in niveaumetingen.slimme en betrouwbare oplossing voor het meten van het niveauMet een modulair ontwerp maakt de LST200 gebruik van de nieuwste ontwikkelingen in digitale sensortechnologie.inclusief een ingebouwde slimme chip en een interface voor upgrading met toekomstige moderne gegevensverzamelmethoden zoals NB-IoT, die alle voordelen van digitalisering biedt voor betere metingen en het delen van gegevens.

Het meten van het gehalte is een belangrijke vereiste in veel industrieën waar nauwkeurige gegevens over het gehalte van vloeistoffen nodig zijn voor doeleinden die variëren van het beheer van de opslag tot de rapportage.In toepassingen voor water- en afvalwaterzuiveringEen product dat een eenvoudige inbedrijfstelling, betrouwbare werking, snelle levering en eenvoudig onderhoud biedt, biedt een enorme waarde voor de klant.

De LST200 ultrasoon niveauszender is ontwikkeld in samenwerking met onze klanten en is gebaseerd op de uitgebreide ervaring van ABB op het gebied van niveaumetingen.slimme en betrouwbare oplossing voor het meten van het niveauMet een modulair ontwerp maakt de LST200 gebruik van de nieuwste ontwikkelingen in digitale sensortechnologie.inclusief een ingebouwde slimme chip en een interface voor upgrading met toekomstige moderne gegevensverzamelmethoden zoals NB-IoT, die alle voordelen van digitalisering biedt voor betere metingen en het delen van gegevens.

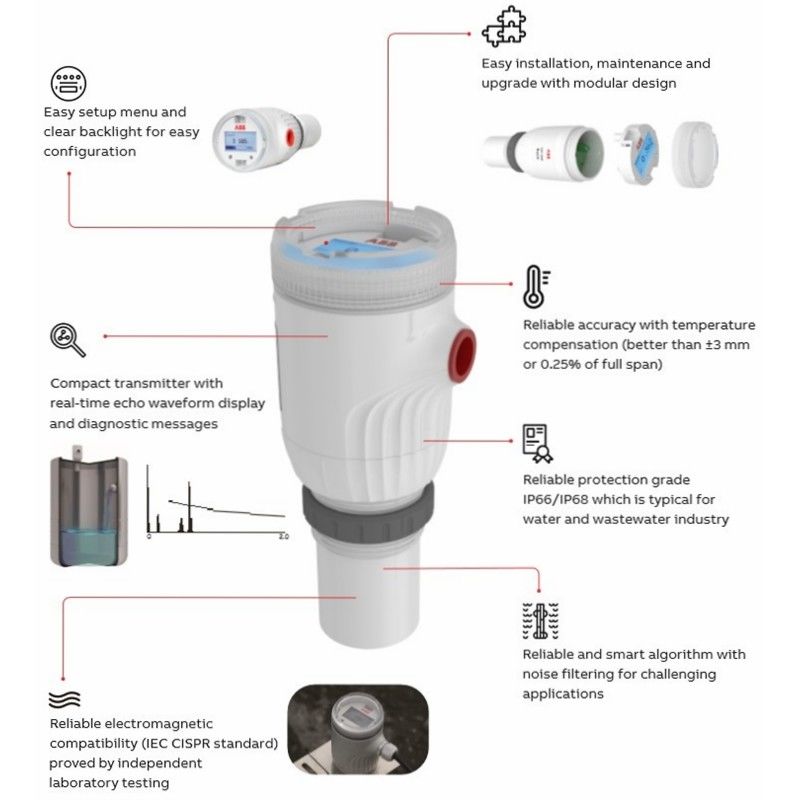

GEMEENSTELEN:

Gemakkelijk te gebruiken
• Gemakkelijk in te stellen menu en heldere achtergrondverlichting voor gemakkelijke configuratie
• Eenvoudige installatie, onderhoud en upgrade met modulair ontwerp

Slim en betrouwbaar
• Compacte zender met echogolfvorm in realtime en diagnostische berichten
• Betrouwbare nauwkeurigheid met temperatuurscompensatie (beter dan ±3 mm of 0,25% van de volledige span)
• Betrouwbaar en slim algoritme met geluidsfiltering voor uitdagende toepassingen
• Betrouwbare beschermingsgraad IP66/IP68, typisch voor de water- en afvalwaterindustrie
• Betrouwbare elektromagnetische compatibiliteit (IEC CISPR-norm) bewezen door onafhankelijke laboratoriumtests

Technische specificaties

Meting
• meetbereik
0.35 tot 8.00 m (13.78 tot 314.96 inch)
Opmerking:
In de bedrijfsomstandigheden kan het ultrasone geluid verswakken, waardoor het meetbereik kan worden verkort..
• Straalhoek
(@ -3 dB, volle hoek): 10°
• Nauwkeurigheid en herhaalbaarheid
±3 mm of 0,25% van de volledige lengte, indien dit groter is
Opmerking:
De nauwkeurigheid en stabiliteit worden verder gewaarborgd door een algoritme met inbegrip van temperatuurcompensatie, GAP-regulator en geluidsfilter.
• Resolutie
1 mm
• Tijd van de update
2 s

Elektrische gegevens
• Terminals
Maximale doorsnede van de kabel: 1,5 mm2 (AWG 16)
• Stroomvoorziening
LST200-Basic: 15 tot 30 VDC.
LST200-LCD: 19 tot 30 VDC.
Ripple: maximaal 5%
• Energieverbruik
60 mW tot 600 mW
• Analoge uitgang
Uitgang met twee draden: 4 tot 20 mA in relatie tot niveau/afstand/volume/stroom, volledige compensatie voor temperatuureffecten
• Geïntegreerd LCD-scherm (optioneel)
Blauwe achtergrondverlichting, 6 mm hoog weergeven met percentagebalkgrafiek
Een eenvoudige twee-knop programmering met eenvoudig op te zetten menu maakt snelle configuratie mogelijk
Real-time golfvorm
Diagnose bericht
Totale en werkelijke stroomindicatie
Taal: Engels en Chinees

Mechanische gegevens
• Behuizing en sensorbehuising: PC (polycarbonaat)
Opmerking: de chemische compatibiliteit van de sensoren moet worden gecontroleerd
vóór de installatie.
• Afmetingen
90 × 81 × 209 mm (3,56 × 3,19 × 8,24 inch)
• Gewicht
680 g
• Invoer van kabels
M20 × 1,5 gegraven boor voor kabelklier, recht op de behuizing
• Procesverbinding
M56x3.0, lengte 35 mm

Milieudata
• Elektromagnetische compatibiliteit (EMC)
· IEC 61326-1 Tabel 2
· CISPR klasse B
• Bescherm intellectuele eigendom
IP66/67 volgens EN 60529
IP68 tot 2 meter gedurende 24 uur bij kamertemperatuur
• Temperatuur
-30 tot 60 °C (-22 tot 140 °F), volgens EN 60068-2-14
-20 tot 60 °C (-4 tot 140 °F) voor weergave
• Vochtigheid
Relatieve luchtvochtigheid: maximaal 100%
• Druk van de sensor
Meting functioneel van -4 tot 44 psi
(-0,25 tot 3,0 bar)
• Trillingsbestendigheid
Willekeurig: volgens EN 60068-2-64
Schok: IEC 60068-2-27
• Klimaklasse
IEC 60068-2-38 Test Z/AD
